Оснащение современных моделей листогибочных прессов инновационными устройствами и дополнительными механизмами позволяет использовать их для успешного решения самых сложных задач, связанных с гибкой листового металла. Среди таких устройств центральную роль занимает система числового программного управления. Наличие ЧПУ обеспечивает автоматизацию процессов, позволяет следить за текущим состоянием и показаниями датчиков системы.
Посмотрите видеообзор
гидравлического листогибочного пресса с ЧПУ

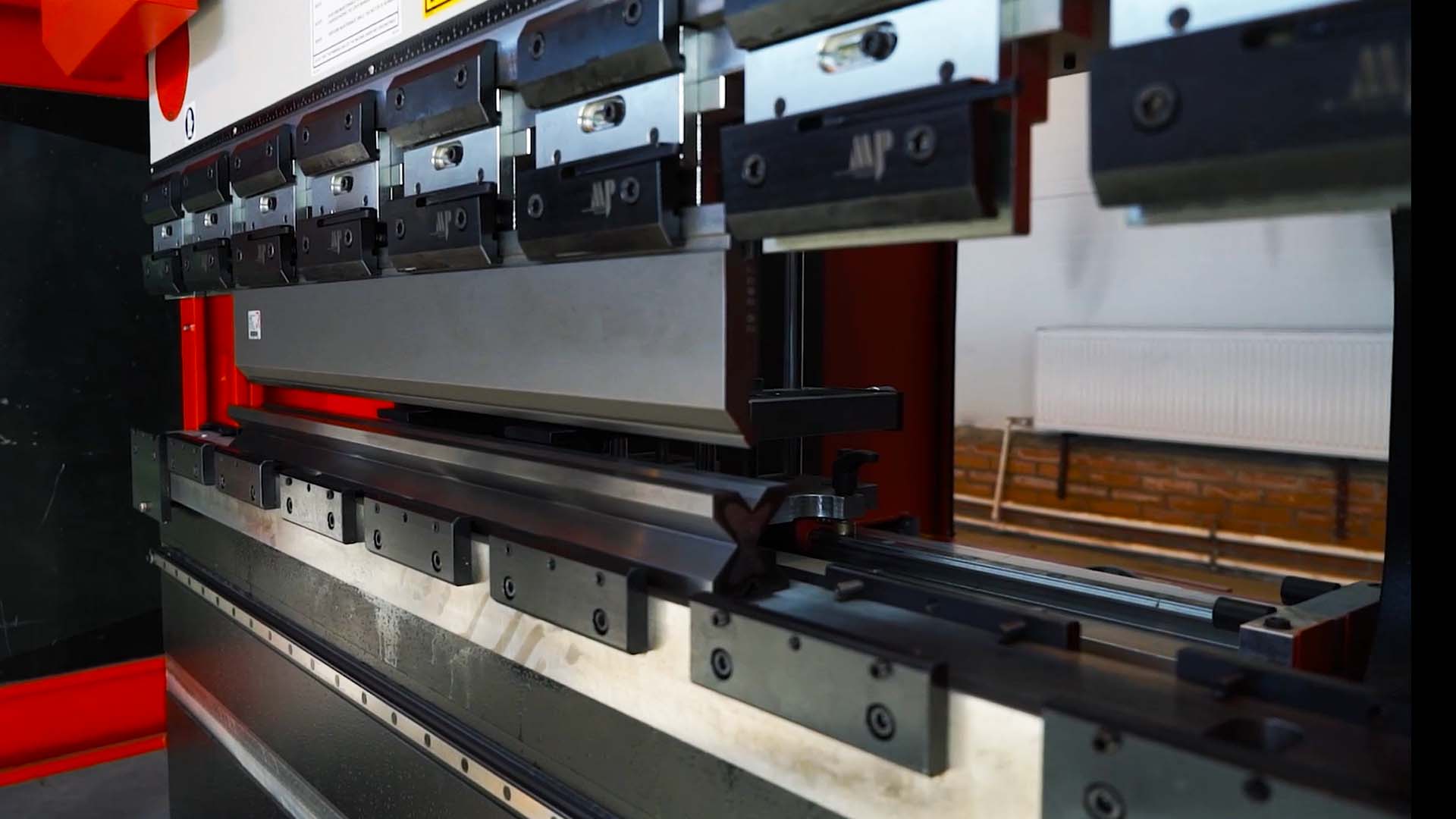

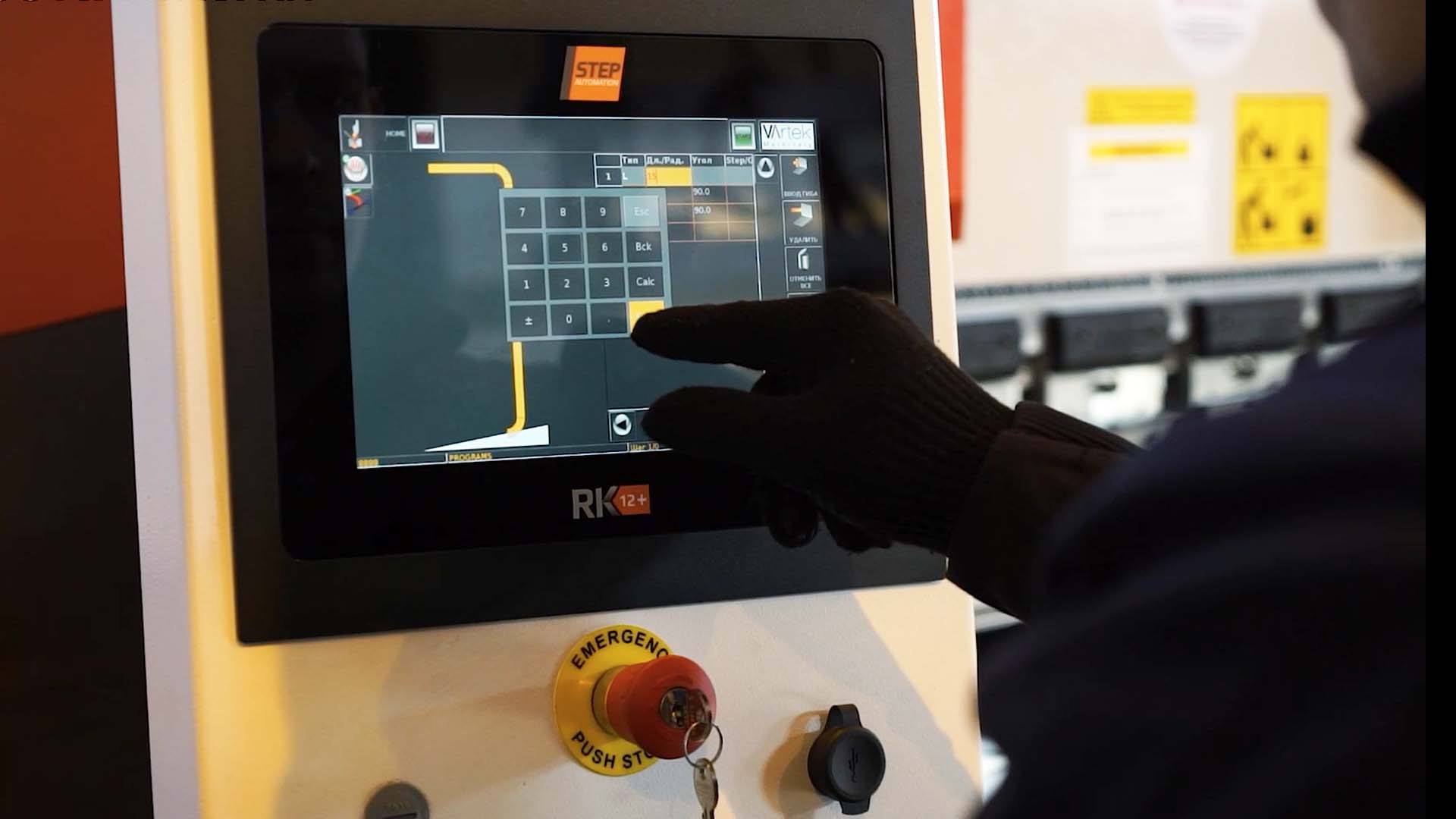

В отличие от универсальных решений на листогибочном оборудовании с ЧПУ минимизирована вероятность создания бракованных деталей. Пуансоны, матрицы легко заменяются без приложения физической силы.
Гибочный станок с чпу используется для придания листовому металлу нужной формы. Основой для листогибочного пресса является сварная рама, обеспечивающая жесткость конструкции пресса. Гибочная балка приводится в движение при помощи гидравлики. Точность перемещения обеспечивается двумя независимыми оптическими линейками.
Устройство листогибочного станка с ЧПУ

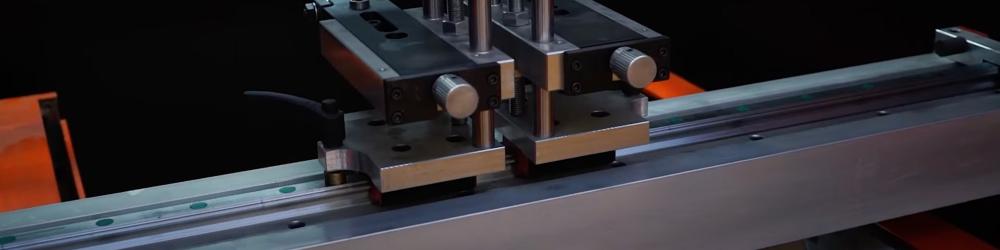

Важным элементом гибочного пресса является конструкция заднего упора. С учетом комплектации оборудования задний упор имеет от 1 до 6 осей. Положение каждой оси рассчитывается программой в соответствии с введенными параметрами будущей детали.
В зависимости от модели управление задним упором осуществляется при помощи сервоприводов или системы управления: частотный преобразователь, асинхронный двигатель, энкодер.
Станок может быть доукомплектован передними приводными и неприводными поддержками листа.
Опционально для защиты оператора устанавливается лазерная защита зоны гиба. Она останавливает движение гибочной балки в случае появления препятствий.
Система бомбирования листогибочного станка

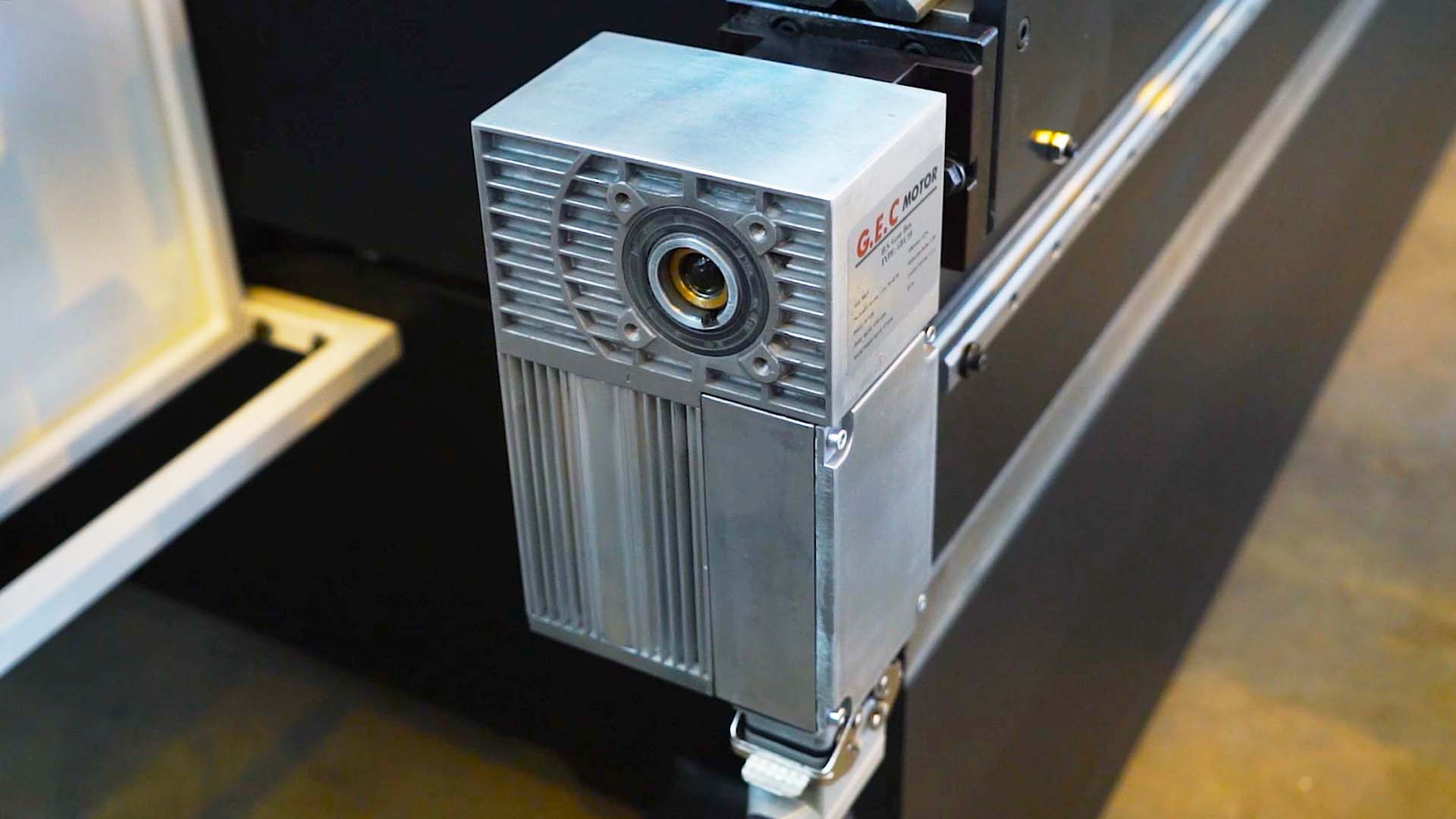

На листогибочных станках с рабочей длиной гиба два и более метра используется система бомбирования, обеспечивающая равномерность полученного угла гиба на всей длине заготовки.
Система бомбирования может быть с механическим, ручным и автоматизированным управлением.
Оснастка для листогибочного пресса
Важной частью листогибочного пресса является оснастка — матрица и пуансон:
- матрица устанавливается на стол станка,
- пуансон крепится на гибочную балку при помощи держателей разных видов.
Работа ЧПУ на листогибочных прессах
ЧПУ на листогибочных станках позволяет задавать программы путем внесения эскиза будущей детали в память станка. Далее выбирается инструмент из базы данных ЧПУ в соответствии с необходимыми габаритами и параметрами: углом, радиусом и высотой пуансона, а также углом, высотой и шириной раскрытия ручья матрицы.
Устройство ЧПУ в автоматическом или ручном режиме прорабатывает и формирует шаги, необходимые для придания заготовке нужной формы. Оператору достаточно правильно внести чертеж в ЧПУ, проверить корректность моделирования и приступать к работе!

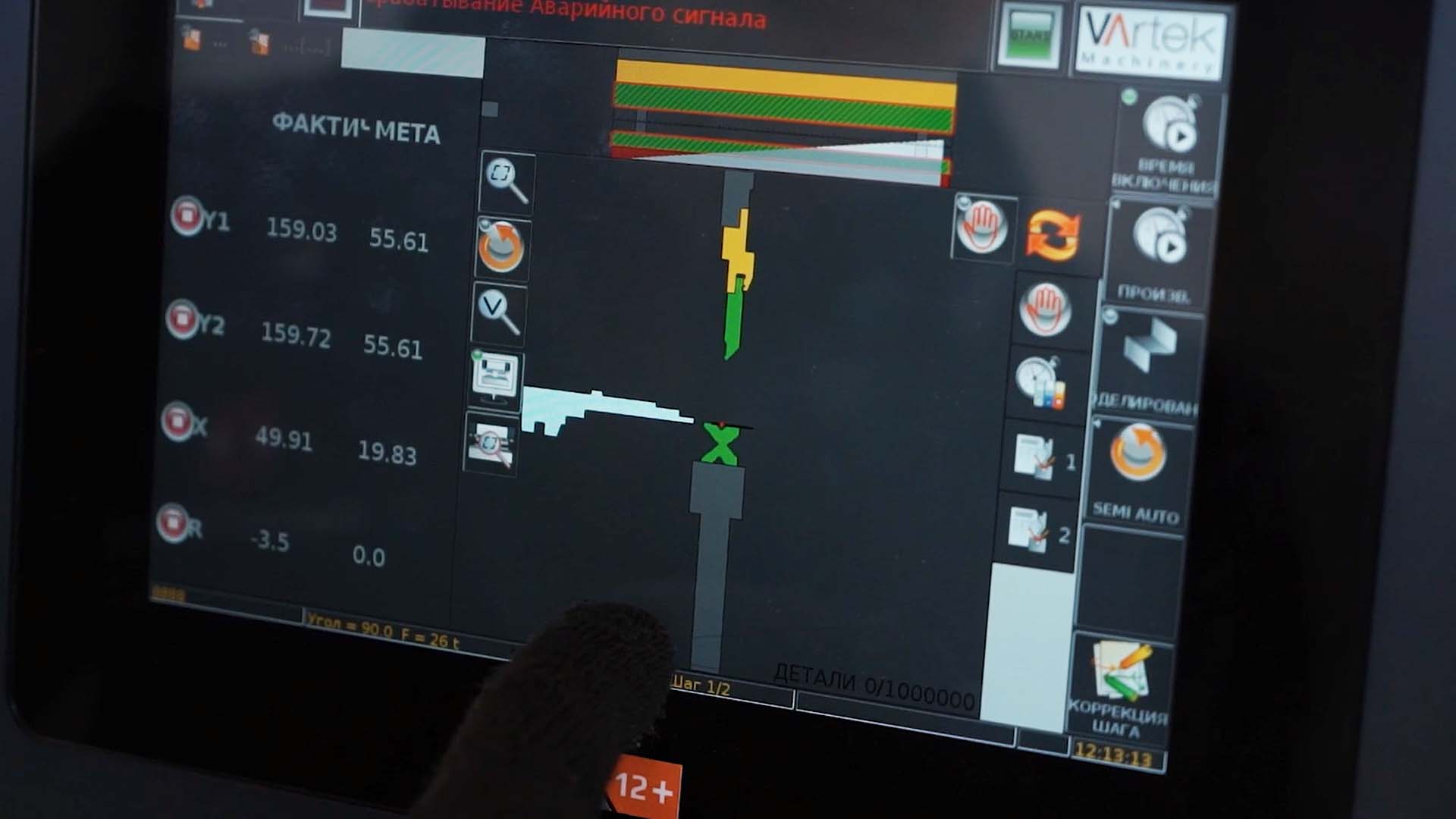

При работе в автоматическом режиме устройство ЧПУ отображает в графическом интерфейсе необходимое положение заготовки относительно матрицы и заднего упора станка. Это минимизирует ошибки оператора при производстве сложных деталей с большим количеством гибов и переворотов.
